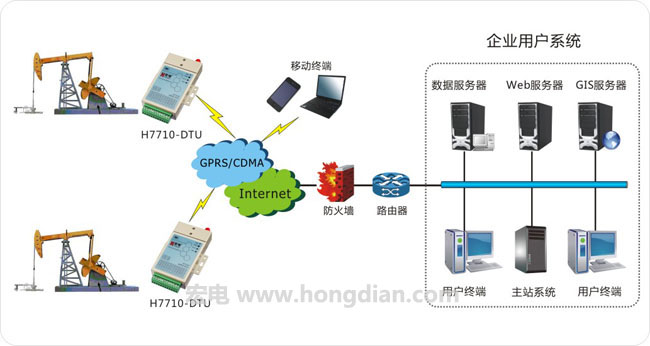

该系统主要由井口监控终端、无线网络通信系统和监控中心计算机系统构成。其功能是通过对井口参数的实时检测，将检测到的油井状态参数，通过GPRS/CDMA无线方式传送给采油厂实时数据库服务器，使生产管理的各个部门能够及时掌握油井工作状态，缩短油井故障处理时间，提高开井时率，增加原油产量，提高工作效率，为抽油机井精细管理提供一种全新的手段，是理想的油田的生产自动化产品。

系统工程设备组成：

(1) 传感器组件：拉力传感器、角位移传感器、温度传感器、压力传感器等。

(2) 井口监控终端：电源模块、采集模块、GPRS/CDMA传输模块。

(3) 监控中心系统软件

(4) 监控中心计算机

系统主要采集抽油机三相电压、电流、有功功率、功率因数、日用电量、累计电量、油井井口回压、井口温度、光杆载荷及示功图、停机等参数，并进行相应的数据处理和存储。

(1)对抽油机井停机、参数越限、抽油杆断脱、抽油杆卡死等异常状况给出报警信息。

(2)具有数据掉电保护功能，可长期保存设定参数及历史数据。远程实现对抽油机的负荷超限停机控制，定时启动控制。

(3)远程实现对监控终端的参数配置和超限值的设定。

(4)自动记录抽油机工作过程，开机时间和停机时间累计，保存历史信息。

(5)具有静态数据浏览和编辑等功能：包括抽油机型号、配置电机型号、油井井号、冲程、线路名称、量程、报警上、下限、油井井况等方面的数据，并能添加新开油井、删除停产油井、修改作业井的基本数据。

(6)具有示功图、电流图（或功率图）、电流、电压、温度、压力等参数的实时趋势、历史趋势监视功能，可方便地了解长时间的参数变化情况，方便快速分析。

(7)引入GIS地理信息管理系统，能非常直观形象的反映整个油区油井的工作状况。

(8)可根据用户需要进行防护设计 。如：通过对各个传输环节的压力表数据分析，能够有效的回避偷盗现象的发生。

该系统采用BC贷·官方(贷款入口)H7000系列DTU产品，具有以下功能优势：

»使用简便：用户无需提供其他外围电路即可通过普通串口实现与Internet互联。

»多功能接口：可以根据客户的要求来选择如RS-232,RS-485,TTL等接口。

»功能强大：无须PC的拨号，通过RS-232等串行协议即可实现与Internet交换数据。BC贷·官方(贷款入口)H7000数据终端永远在线，即使在工作的中途由于某种原因突然掉电或重启，H7000系列会自动上线,当网络运行出现故障时还具有设置参数自动复原功能。

»配置灵活：用户也可对Internet参数和GPRS参数自由配置。

»体积小巧：产品体积小巧，设计时还考虑到不同环境下的应用，避免了各种内因造成的工作隐患。既可以作为嵌入式使用，也可以外置使用。

»升级方便：具有升级功能，用户可以方便的升级到更高版本。

»扩展性强：H7000系列拥有强大的数据传输功能，用户可将上位机与H7000构成一套完整的数据通信系统，而不需要其他的设备。

»抗干扰性强：外壳采用冷轧板，坚固耐用，可以有效地抵御各种恶劣环境；抗强电磁干扰，并且高温散热能力极强；加上性能优异的电源伺服电路，可以最大限度地保证在煤矿设备监控、工厂车间设备监控等电压不太稳定的环境中正常使用。

»TCP/IP协议栈：H7000系列内嵌了完整的TCP/IP协议族，包括TCP,UDP,DDP,FTP,PPP,TELNET,HTTP,WebServer,SMTP,Pop3等。内嵌的TCP/IP使H7000系列有了各种方式访问Internet的强大能力。
