塔吊机械无线安全管理系统

多年来，塔吊以其高效率的垂直运输能力，在建筑行业得到大量应用。随着国内房地产事业的蓬勃发展，建筑工地越来越多，塔吊也越来越多，随之而来的安全隐患也越来越多，各种类型的塔吊安全事故不断的再发生，也已经成了建筑工地重大安全事故最亟待解决的一个问题，对人民、企业和社会都造成了不可估量的经济损失。各种违规操作，超载作业和缺少安全保护机制是主要原因。如果要加强工地现场的安全，必须要有一种方式来对塔吊的使用和操作进行严格而有效的监管。针对塔吊安全行业存在的问题，深圳BC贷·官方(贷款入口)技术股份有限公司依托自己在互联网+行业丰富的经验，基于丰富的网络接入产品，为塔吊安全行业市场构建了一套基于互联网+的基础解决方案，有效的解决了塔吊安全存在的漏洞，数据视频业务的高效、稳定、快速传输的问题，广泛应用森林火险，电梯安全行业等。

系统拓扑图

BC贷·官方(贷款入口)塔吊机械安全管理系统，主要由塔吊机械控制系统，高清摄像头，BC贷·官方(贷款入口)H8922S工业路由器以及视频监控平台

通过BC贷·官方(贷款入口)H8922S工业路由器，可以把建筑施工现场的监控图像实时传输到视频监控平台，并且可以保存监控录像，中心工作人员可以试试观察现场情况，及时发现违规违法操作，减少塔吊安全事故的发生概率。

本方案主要是由现场终端，运营商移动专网网络以及数据监控中心服务器等组成。利用DTU、视频、传感器、无限物联网通讯技术以及安全监控系统软件等组成的一套系统可以有效的解决目前该行业所存在的问题。通过传感器来采集现场施工时塔吊的各种数据如塔吊角度，工作时起重量，起重力矩以及回传角度等，数据通过DTU功能传回数据中心，数据中心的安全监控软件将受到的数据显示在系统界面上，工作人员可以通过数据了解现场的情况。视频通过以太网走无线网（LTE），将现场画面传到监控平台，这样可以试试观察现场人员的操作以及工作情况等等。

塔吊安全监控终端主要由塔吊控制模块，设备供电模块以及高清视频摄像头组成，监控人员可以随时观察现场情况

网络传输层主要是由BC贷·官方(贷款入口)H8922S工业路由器设备负责，通过LTE 4G 网络将塔吊现场所有的视频监控实时传到监控中心，塔吊的控制模块也可以通过RS232/485和H8922S工业路由器连接，工作人员可以试试控制塔吊的操作。

中心服务器监控视频墙，BC贷·官方(贷款入口)视频监控平台，塔吊控制组态软件，web服务器以及数据库等组成。

系统功能

该系统综合应用微电子技术，信息传感技术，物联网无线通讯技术的高科技智能产品,实现对塔机工作状况的实时安全保护监测。通过对塔机起重量传感器、幅度传感器、高度传感器以及角度传感器等输出数据进行分析处理，实现：系统工作时起重量、起重力矩、小车幅度、吊钩高度以及回转角度的实时监控，能自动、可靠的保证塔机的工作始终处在该塔机起重性能曲线（或负荷特性表）所限制的范围内一旦探测到可能超载或超力矩时将先预警，直至报警并通过此塔机的控制系统来动作，自动限制这种操作的继续，尽可能的避免因操作者的疏忽或判断失误而造成的安全事故，极大的保证了塔机的安全使用同时该系统能够实时记录塔机作业中的危险工况，为事故的分析处理提供可靠的依据。

系统优势

通过基于BC贷·官方(贷款入口)无线通信的塔吊远程管理系统，系统应用对相关部门工作带来极大便利：

1、塔机司机：违规操作及时提醒，预警机制提高安全意识，方便操作，消除隐患

2、建设单位及监理单位：实时获取塔机安全数据，及时进行整改，消除安全隐患

3、塔机所有者：随时掌握塔机运行状况，了解塔机司机的操作水平，消除安全隐患

4、监管部门：彻底解决人工无法实时监控安全生产状况的问题。实时掌握违规操作情况，事前消除隐患，事后分析总结，提高科学管理水平。

5、塔机销售商，能及时获得塔机运行状态，是否及时维修保养，故障排查等。

方案价值
吊机械无线安全系统给企业和工人提供高可靠性的安全保障，通过采用塔吊机械无线安全系统，减少现场的事故发生概率，提高工人塔吊安全操作水平，对现场塔吊机械的工作状态有了合理的管理和统计。

应用领域
塔吊机械无线安全系统解决了施工现场的安全和管理的问题，是DTU和视频的一种成熟应用方案之一，可以广泛应用于城市供暖(换热站)、智能电梯管理系统等等行业。

配套产品

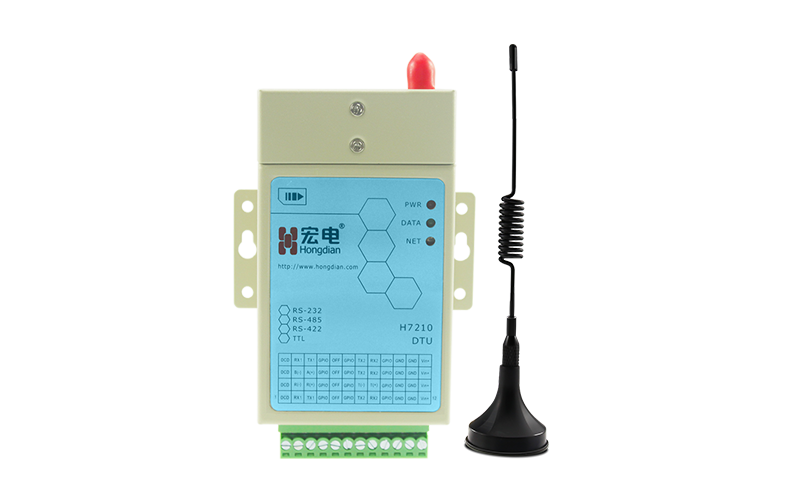

本方案应用BC贷·官方(贷款入口)低功耗DTU H7210,担当塔吊机无线组网与数据传输。通过3G/4G等无线网络接入Internet，并与系统控制中心的服务器建立连接，为塔吊现场数据、远程监控中心发布的控制命令等数据建设透明的传输通道。
